Beskrivelse
CITILED Vivid-serien højintensiv COB Natural Type CLU721-1206C4
CITIZEN ELECTRONICS er den første COB-fremstilling. Vores avancerede viden og emballageteknologi gennem mange år har fremragende pålidelighed og høj kvalitet af vores produkter. CITILED COB-serien dækker en bred vifte af lysstrøm fra en 10W glødepære til en 300W kviksølvlampe i almindelige lyskilder. Elementarrangementet af LED-pakken er i stand til at udnytte lyset mere effektivt og højere ydeevne.
Den nye pakke "High Intensity COB Type." giver mindre LES og højere fluxintensitet. Vores nye lille LES (Light emitting surface) pakke er lykkedes med at producere højere fluxintensitet ved brug af vores avancerede emballageteknologi. Den er velegnet til armaturer med en smal strålevinkel som f.eks. spotlys. Nok plads omkring LES på printkortet accepterer fleksibiliteten af optikvedhæftning. Denne pakke er 3-trins MacAdam ellipse ved hot binning. Ver.2 er forbedret højere lumen tæthed og lavere termisk modstand som samme pakke skitse af tidligere version. Ny lineup "lav VF produkt (9V)" er tilføjet.
Funktioner
・Mekaniske dimensioner: 19,0 × 19,0 × 1,4 (mm)
・Pakkestruktur: Aluminiumsbasechip om bord
・Referencesamling: M3 skrue, stik
・Nominel CCT: 2.700K, 3.000K, 3.500K, 4.000K, 5.000K
・Kromaticitetsområde: 3-trins MacAdam Ellipse
・Termisk modstand: 0,60C/W
・Maksimal drevstrøm: 1380mA
・ RoHS-kompatibel
・ Bedre matricearrangement til optik
・Bredt udvalg af lysstrøm og høj effektivitet
・Forbedret lumen tæthed sammenlignet med tidligere version
・UL-anerkendt komponent (E358566)
2-1. Elektrooptiske egenskabertics
|
Produktkode |
Nominel CCT |
Forward Strøm (mA) |
Spænding ( V ) |
Lysstrøm (lm) |
Effektivitet (lm/W) |
Termisk Modstand Rj-c ( C/W ) |
⊿C*ab (Ref.) |
|||||
|
Tj=85C |
Tc=25C* |
|||||||||||
|
Min. |
Typ. |
Maks. |
Min. |
Typ. |
Typ. |
Typ. |
Ave. |
|||||
|
CLU721-1206C4-27NV1N8 |
2700K |
1,050 |
34.5 |
37.6 |
40.7 |
2,856 |
3,246 |
3,475 |
82 |
0.60 |
1.6 |
|
|
CLU721-1206C4-30NV1N8 |
3000K |
1,050 |
34.5 |
37.6 |
40.7 |
2,999 |
3,408 |
3,649 |
86 |
0.60 |
||
|
CLU721-1206C4-35NV1N8 |
3500K |
1,050 |
34.5 |
37.6 |
40.7 |
3,094 |
3,516 |
3,764 |
89 |
0.60 |
||
|
CLU721-1206C4-40NV1N8 |
4000K |
1,050 |
34.5 |
37.6 |
40.7 |
3,303 |
3,754 |
4,019 |
95 |
0.60 |
||
|
CLU721-1206C4-50NV1N8 |
5000K |
1,050 |
34.5 |
37.6 |
40.7 |
3,404 |
3,869 |
4,142 |
98 |
0.60 |
||
2-2. Absolut maksimum Rting
|
Parameter |
Symbol |
Bedømmelse |
|
Indgangseffekt (W) |
Pi |
61.7 |
|
Fremstrøm (mA) |
Hvis |
1380 |
|
Omvendt strøm (mA) |
Ir |
1 |
|
Driftstemperatur (C) |
Top |
-40 ~ +100 |
|
Opbevaringstemperatur (C) |
Tst |
-40 ~ +100 |
|
Hustemperatur (C) |
Tc |
105 |
|
Krydstemperatur (C) |
Tj |
140 |

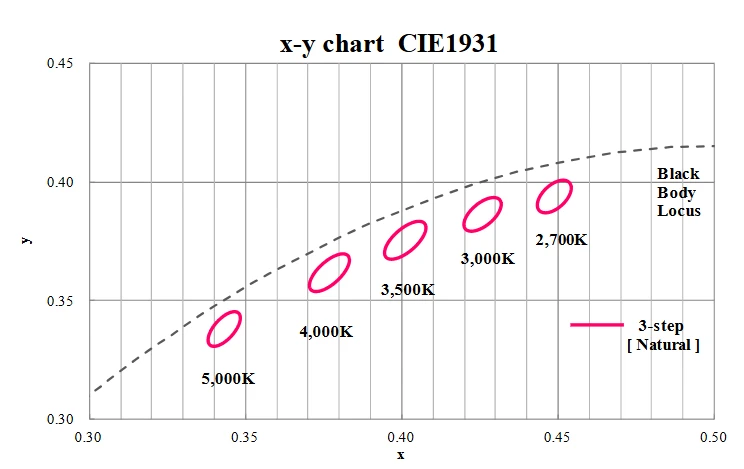

2-3. Kromaticitet Karakteristika
|
Farveregion |
Nominel CCT |
Midtpunkt ( x, y ) |
Oval parameter |
||
|
Hovedakse a |
Lille akse b |
Ellipse Rotationsvinkel θ |
|||
|
3-trins MacAdam ellipse |
2,700K |
( 0.4488 , 0.3938 ) |
0.00774 |
0.00411 |
57.28 |
|
3,000K |
( 0.4259 , 0.3863 ) |
0.00834 |
0.00408 |
53.17 |
|
|
3,500K |
( 0.4011 , 0.3753 ) |
0.00951 |
0.00417 |
52.97 |
|
|
4,000K |
( 0.3768 , 0.3616 ) |
0.00939 |
0.00402 |
54.00 |
|
|
5,000K |
( 0.3431 , 0.3379 ) |
0.00822 |
0.00354 |
59.62 |
|
